Для опытного электрика, не первый год работающего с воздушными линиями электропередач, не составит ни какого труда, визуально определить напряжение ВЛ по
виду изоляторов, опор, и количеству проводов в линии без всяких приборов. Хотя в большинстве случаев чтобы определить напряжение на ВЛ достаточно лишь взглянуть на изоляторы. После прочтения этой статьи, Вы тоже легко сможете определить напряжение ВЛ по изоляторам.
Это должен знать каждый человек! Но почему, зачем человеку далекому от электроэнергетики уметь определять напряжение воздушной линии электропередач по внешнему виду изоляторов и количеству изоляторов в гирлянде ВЛ? Ответ очевиден, все дело в электробезопасности. Ведь для каждого класса напряжения ВЛ, есть минимально допустимые расстояния, ближе которых приближаться к проводам ВЛ смертельно опасно.
В моей практики было несколько несчастных случаев связанных с неумением определить класс напряжения ВЛ. Поэтому далее привожу таблицу из правил по технике безопасности, в которой указаны минимально допустимые расстояния, ближе которых приближаться к токоведущим частям, находящимся под напряжением смертельно опасно.
Таблица 1. Допустимые расстояния до токоведущих частей, находящихся под напряжением.
*Постоянный ток.
Случай первый произошел на стройплощадке загородного дома. По неизвестной причине на стройке не было электроэнергии, недалеко от недостроенного дома проходила ВЛ-10кВ. Двое рабочих решили запитать от этой ВЛ удлинитель, для подключения электроинструмента. Зачистив два провода на удлинителе и сделав крючки, они решили при помощи палки зацепить их к проводам. На ВЛ-0,4 кВ эта схема бы работала. Но так как напряжение ВЛ было 10кВ один рабочий получил серьезные электротравмы, и чудом остался жив.
Второй случай произошел на территории производственной базы при разгрузке труб. Рабочий стропальщик разгружал с помощью автокрана металлические трубы из грузовика в зоне действия ВЛ-110кВ. В ходе разгрузки, трубы наклонились, так что один конец опасно приблизился к проводам. И даже, несмотря на то что не было непосредственного контакта проводов с грузом, из за высокого напряжения произошел пробой и рабочий погиб. Ведь убить током от ВЛ-110 кВ может даже без прикосновения к проводам, достаточно к ним лишь приблизится. Думаю теперь понятно почему так важно уметь определять напряжение ВЛ по виду изоляторов.
Главный принцип здесь заключается в том, что чем выше напряжение ЛЭП, тем большее количество изоляторов будет в гирлянде. Кстати, самая высоковольтная ЛЭП в мире находится в России, ее напряжение 1150кВ.

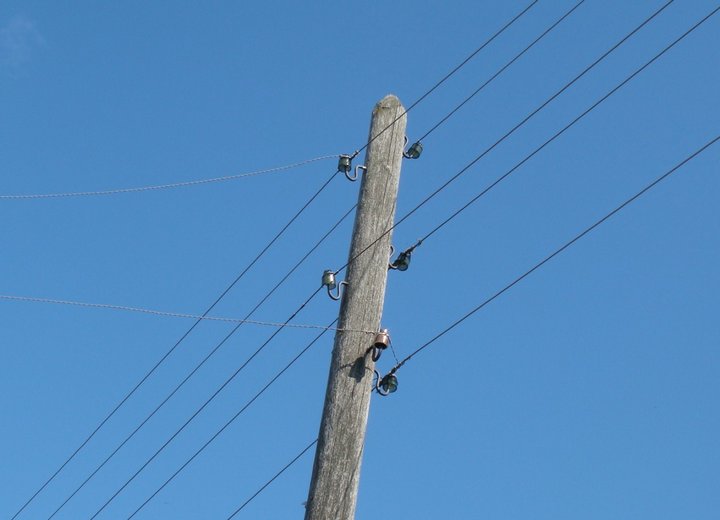

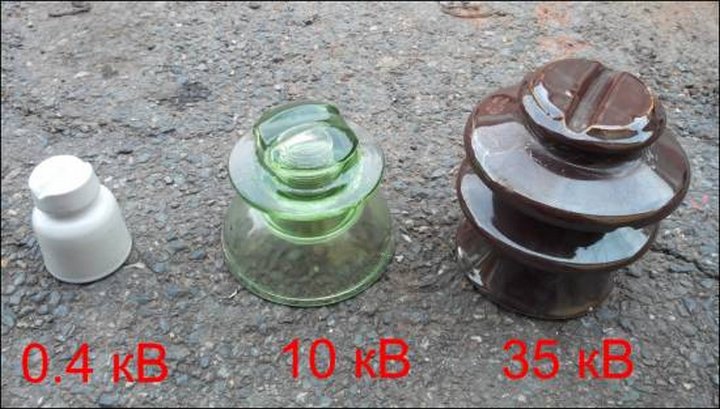

Первый тип линий напряжение которых нужно знать в лицо, это ВЛ-0,4 кВ. Изоляторы данных ВЛ самые маленькие, обычно это штыревые изоляторы изготовленные из фарфора или стекла, закрепленные на стальных крюках. Количество проводов в такой линии может быть либо два, если это 220В, либо 4 и более, если это 380В.

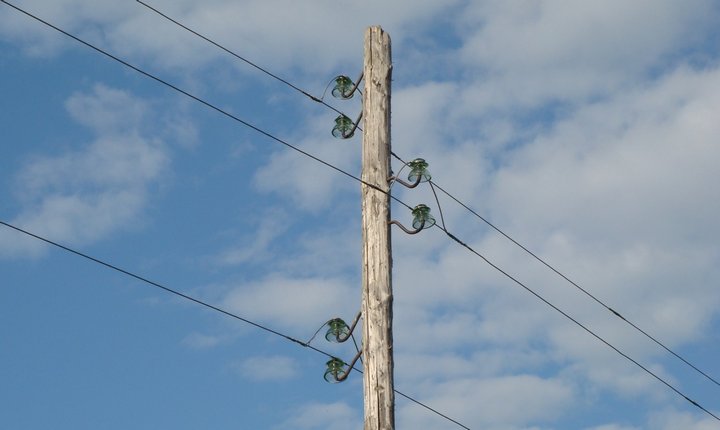

Второй тип это ВЛ-6 и 10кВ, внешне они не отличаются. ВЛ- 6кВ постепенно уходят в прошлое уступая место воздушным линиям 10кВ. Изоляторы данных линий обычно штыревые, но заметно больше изоляторов 0.4кВ. На угловых опорах могут быть использованы подвесные изоляторы, количеством один или два в гирлянде. Изготавливаются они так же из стекла или фарфора, и крепятся на стальных крюках. Итак: главное визуальное отличие ВЛ-0.4кВ от ВЛ-6, 10кВ, это более крупные изоляторы, а так же всего три провода в линии.

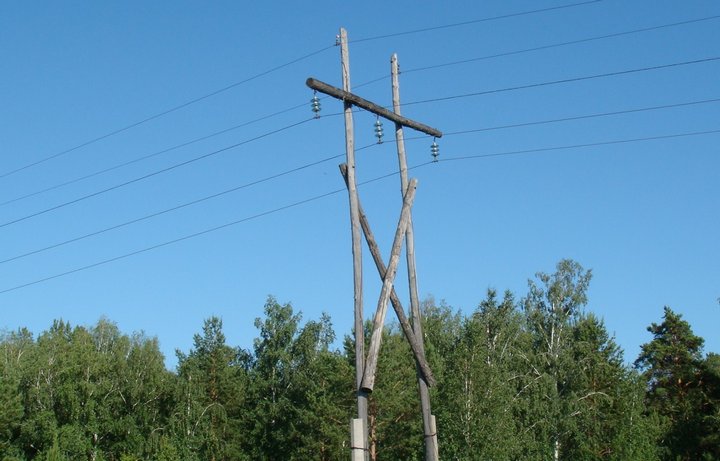

Третий тип это ВЛ-35кВ. Здесь уже используются подвесные изоляторы, или штыревые, но гораздо большего размера. Количество подвесных изоляторов в гирлянде может быть от трех до пяти в зависимости от опоры и типа изоляторов. Опоры могут быть как бетонные, так и изготовленные из металлоконструкций, а так же из дерева, но тогда тоже это будет конструкция, а не просто столб.
Далее идут ВЛ-110кВ, 220кВ, 330кВ, 500кВ, 750кВ. Используются только подвесные изоляторы. Количество подвесных изоляторов в гирлянде в зависимости от типа изоляторов и типа опоры может быть:

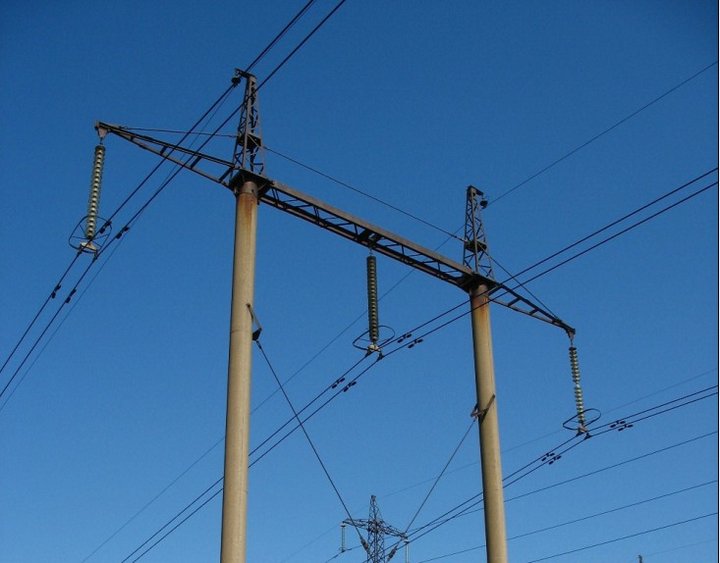

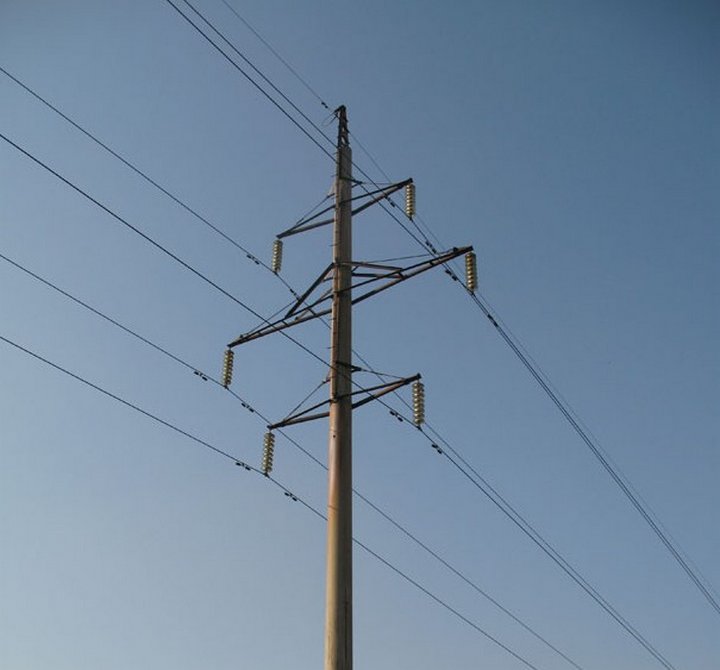

ВЛ-110кВ от 6 изоляторов в гирлянде. Каждая фаза, одиночный провод. Опоры бывают железобетонные, деревянные (почти не используют) и собранные из металлоконструкций.

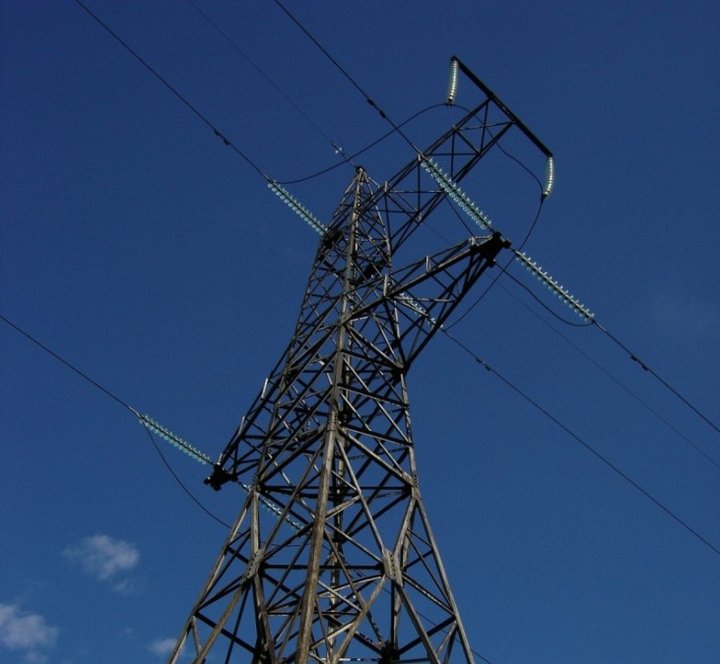

ВЛ-220кВ от 10 изоляторов в гирлянде. Каждая фаза выполняется толстым одиночным проводом. Напряжением выше 220кВ опоры собираются из металлоконструкций либо железобетонные.
ВЛ-330кВ от 14 изоляторов в гирлянде. Идет по два провода в каждой фазе. Охранная зона данных воздушных линий электропередачи составляет 30 метров по обе стороны от крайних проводов.

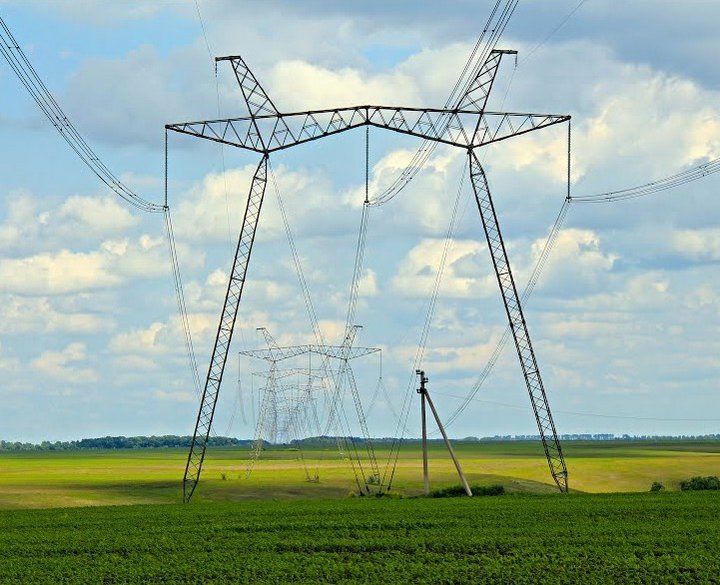

ВЛ-500кВ от 20 изоляторов в гирлянде, каждая фаза выполняется тройным проводом расположенным треугольником. Охранная зона 40 метров.

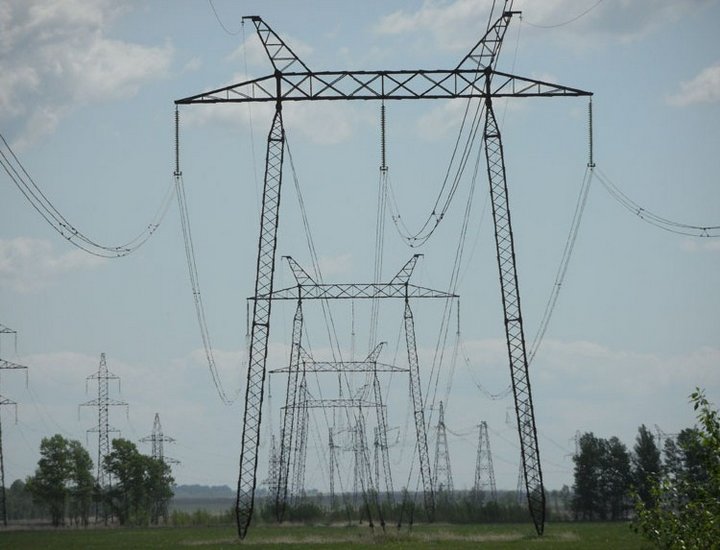

ВЛ-750кВ от 20 изоляторов в гирлянде. В каждой фазе идет 4 либо 5 проводов расположенных квадратом либо кольцом. Охранная зона 55 метров.
Таблица 2. Количество изоляторов в гирлянде ВЛ.
Что обозначают надписи на опорах ВЛ?
Наверняка многие видели надписи на опорах ЛЭП в виде букв и цифр, но не каждый знает, что они означают.

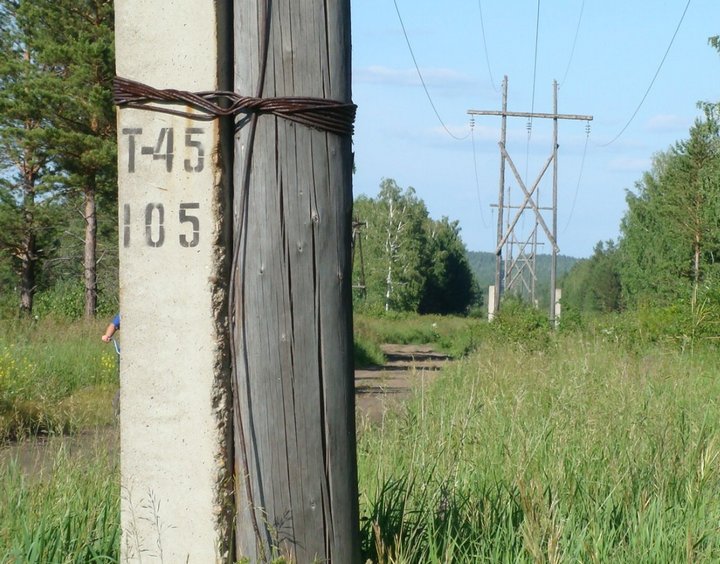

Означают они следующее: заглавной буквой обозначается класс напряжения, например Т-35 кВ, С-110 кВ, Д-220 кВ. Цифра после буквы указывает на номер линии, вторая цифра указывает на порядковый номер опоры.
Т- значит 35 кВ.
45- номер линии.
105- порядковый номер опоры.
Данный способ определения напряжения ЛЭП по количеству изоляторов в гирлянде не является точным и не дает 100% гарантии. Россия огромная страна, поэтому для разных условий эксплуатации ЛЭП (чистота окружающего воздуха, влажность и т.д.) проектировщики рассчитывали разное количество изоляторов и использовали разные типы опор. Но если к вопросу подходить комплексно и определять напряжение по всем критериям, которые описаны в статье, то можно достаточно точно определить класс напряжения. Если Вы далеки от электроэнергетики, то для 100% определения напряжения ЛЭП Вам все же лучше обратится в местное энергетическое предприятие.
Данная стать написана на основании пункта 1.9 ПУЭ и инструкции по выбору изоляции электроустановок РД 34.51.101-90.
