Как устроен Дворцовый мост в Санкт-Петербурге



Свое название построенный в 1912–1916 годах мост получил по находящимся рядом с ним Зимнему дворцу и Дворцовой набережной. К 2008 году Дворцовый мост исчерпал свой ресурс и с 21 октября 2012 года всего за год был полностью реконструирован.





Как устроен Дворцовый мост в Санкт-Петербурге









Как устроен Дворцовый мост в Санкт-Петербурге

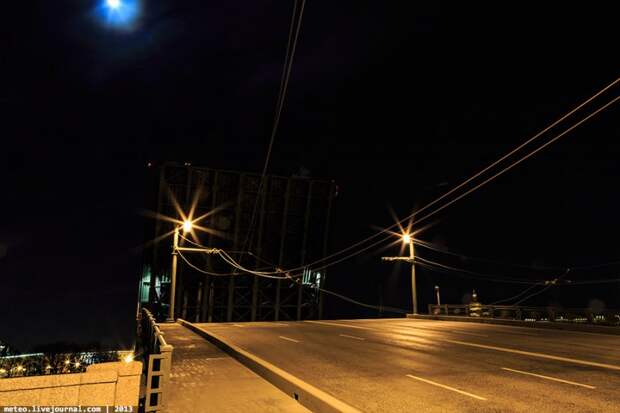

В 2 часа ночи, созвонившись с встречающими, бросаю машину возле Ростральных колонн и иду к мосту.



Как устроен Дворцовый мост в Санкт-Петербурге

В километре от Дворцового моста подсвечивается Петропавловская крепость. Кстати, можно наблюдать очень интересный оптический эффект — с Дворцового моста крепость кажется существенно дальше, чем Дворцовый мост с пляжа Петропавловки.



Как устроен Дворцовый мост в Санкт-Петербурге

Спускаюсь вовнутрь через огороженную решеткой лестницу.



Как устроен Дворцовый мост в Санкт-Петербурге

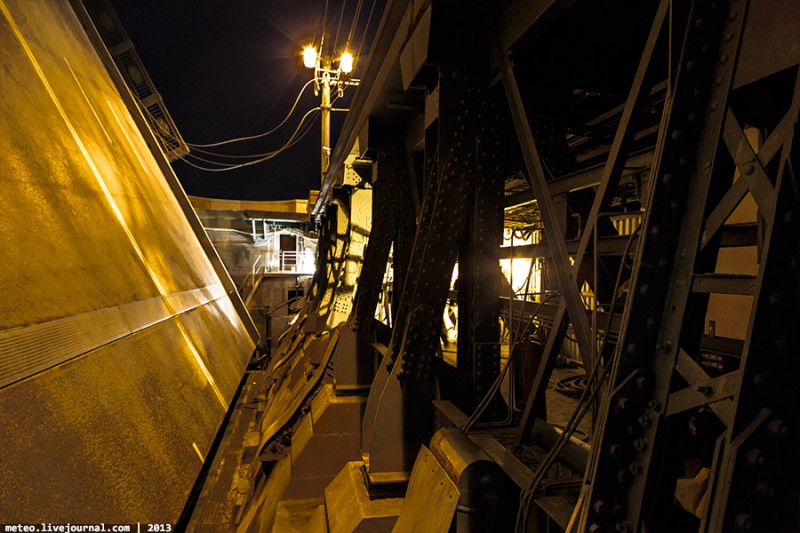

Прохожу по небольшому коридору и вижу нависающую громадину крыла моста. Длина моста 250 м, а длина пролета — 39 метров. Старые крылья пришли в аварийное состояние и были полностью реконструированы. На реконструкцию Дворцового моста израсходовали около 1500 тонн нового металла, был заменен старый и постоянно ломающийся шестеренчатый привод на гидравлический.



Как устроен Дворцовый мост в Санкт-Петербурге

После торжественной сдачи моста 19 октября 2013 года техникам необходимо донастроить систему наведения.



Как устроен Дворцовый мост в Санкт-Петербурге

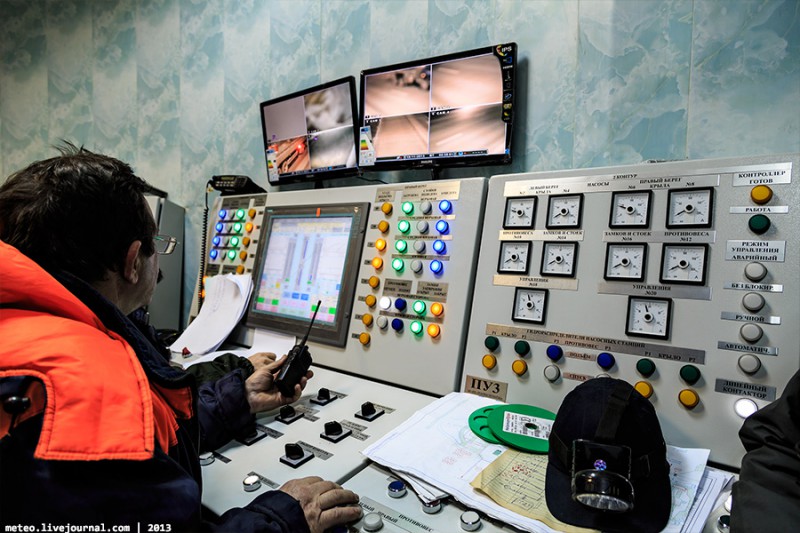

Наведение моста управляется через небольшой пульт с сенсорным экраном. К сожалению, вся электроника иностранного производства.



Как устроен Дворцовый мост в Санкт-Петербурге

Весь мост может быть сведен и разведен за три минуты. Мостостроители никогда не говорят «свести мост», употребляя вместо этого выражение «навести пролет».



Как устроен Дворцовый мост в Санкт-Петербурге

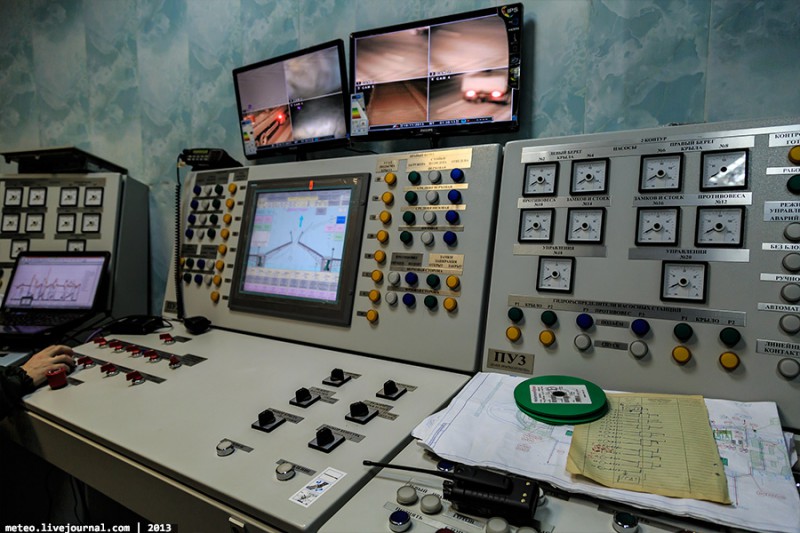

Пульт управления насосной станцией.



Как устроен Дворцовый мост в Санкт-Петербурге

Крылья моста поднимаются на 61°. Максимально допустимый угол поднятия — 69°. После поднятия крыло подпирается подклинивающим механизмом.



Как устроен Дворцовый мост в Санкт-Петербурге

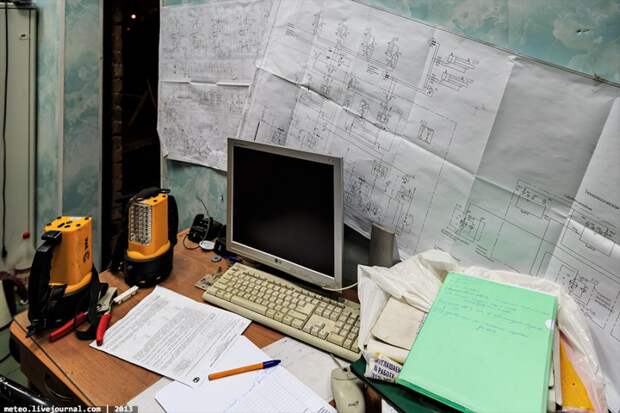

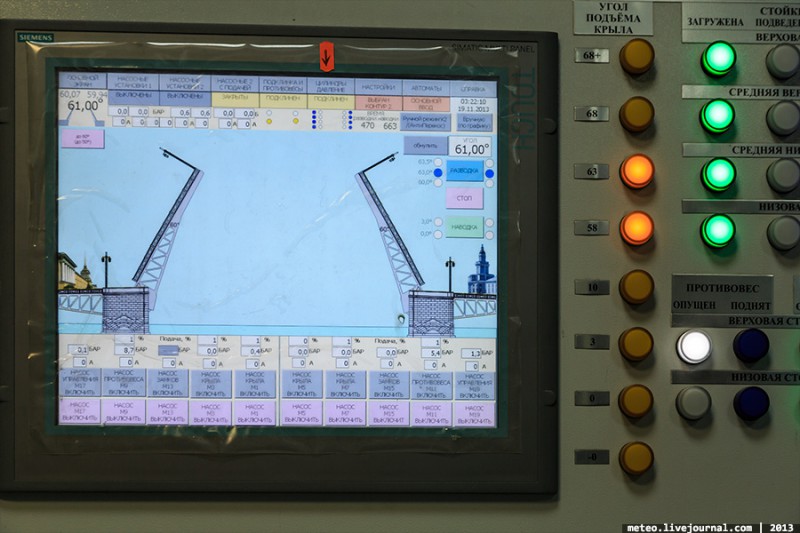

Компьютер управления видеонаблюдением и технологическая схема наводки крыла.



Как устроен Дворцовый мост в Санкт-Петербурге

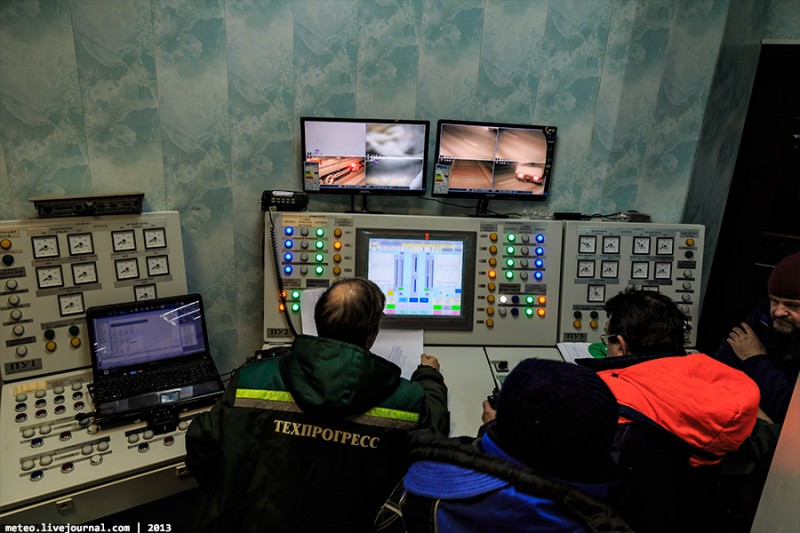

В эту ночь в городе дул ветер с порывами до 16 м/c. При сильном ветре колебания могут доходить до 1,5 м. График колебаний верхней части моста виден на ноутбуке.



Как устроен Дворцовый мост в Санкт-Петербурге

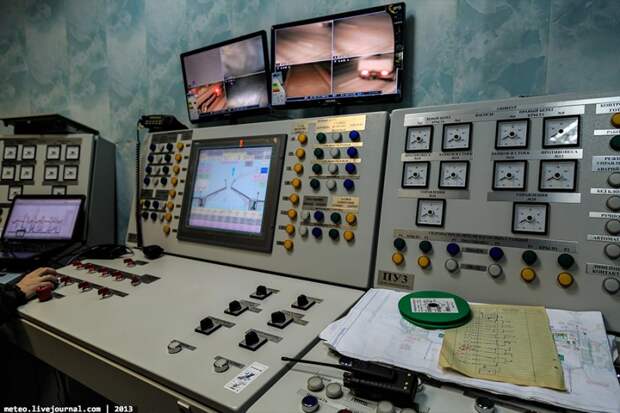

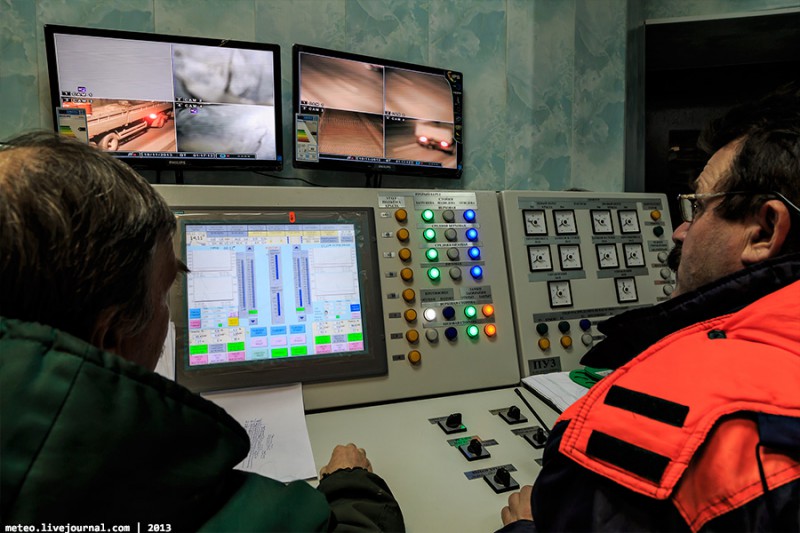

Пульт управления системой наведения.



Как устроен Дворцовый мост в Санкт-Петербурге

Как и у всякого хитрого пульта, здесь есть небольшой тайничок для заначки.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

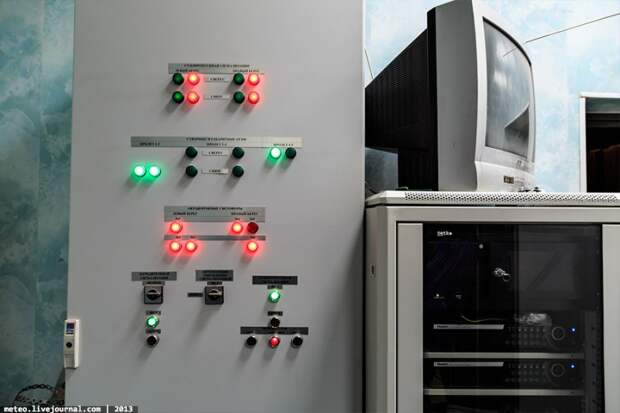

Шкаф управления створочными и габаритными огнями, а также стойка системы видеонаблюдения.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

С пролета может упасть до 100 кг мусора.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

Противовес опускает и держит пролет, а противовес удерживает подклинивающий механизм, который расположен в колодце на глубине до 6,0 метров ниже ординара воды в Неве.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

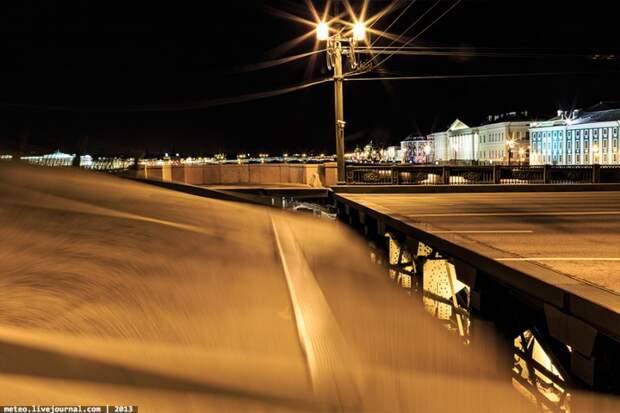

За 15 секунд мост проходит достаточно большое расстояние, чтобы смазать фотографию.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

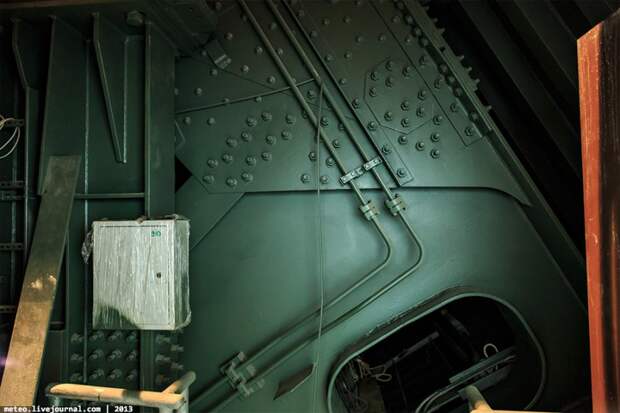

Трубопроводы гидроцилиндров подъема противовеса.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

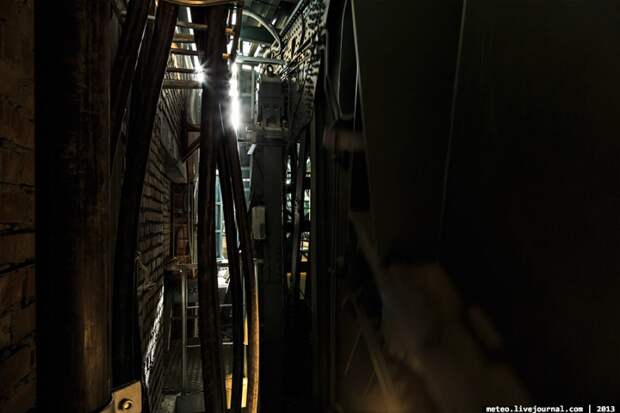

Пробираюсь сквозь узкую галерею.



Как устроен Дворцовый мост в Санкт-Петербурге

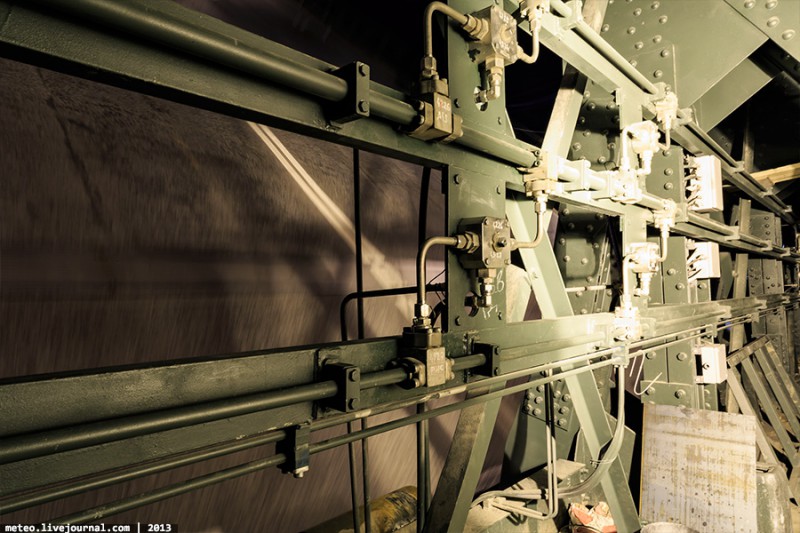

За металлической конструкцией — проезжая часть шириной 22 метра. Видны трубопроводы гидроцилиндров опорных стоек, на которые сажается противовес, чтобы разгрузить крыло.



Как устроен Дворцовый мост в Санкт-Петербурге

И упавшие троллейбусные провода.



Как устроен Дворцовый мост в Санкт-Петербурге

Сварщик пока отдыхает, работы у него сегодня не предвидится.



Как устроен Дворцовый мост в Санкт-Петербурге

Вдали видны гидроцилиндры подъема диаметром 500 мм. Опять, к сожалению, иностранного производства.



Как устроен Дворцовый мост в Санкт-Петербурге

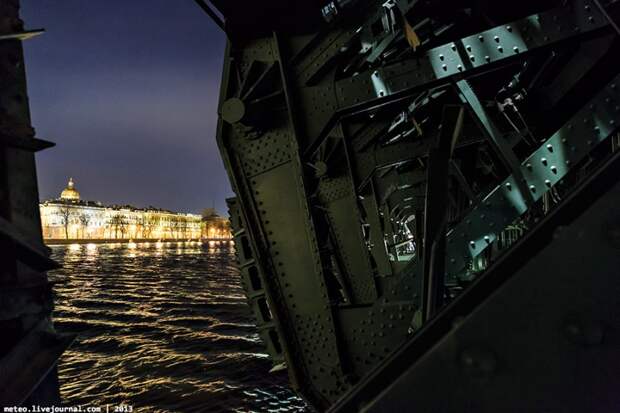

Сквозь металлические фермы виден Исаакиевский собор и Адмиралтейская набережная.



Как устроен Дворцовый мост в Санкт-Петербурге

Видны остатки старого электромеханического шестеренчатого механизма подъема.



Как устроен Дворцовый мост в Санкт-Петербурге

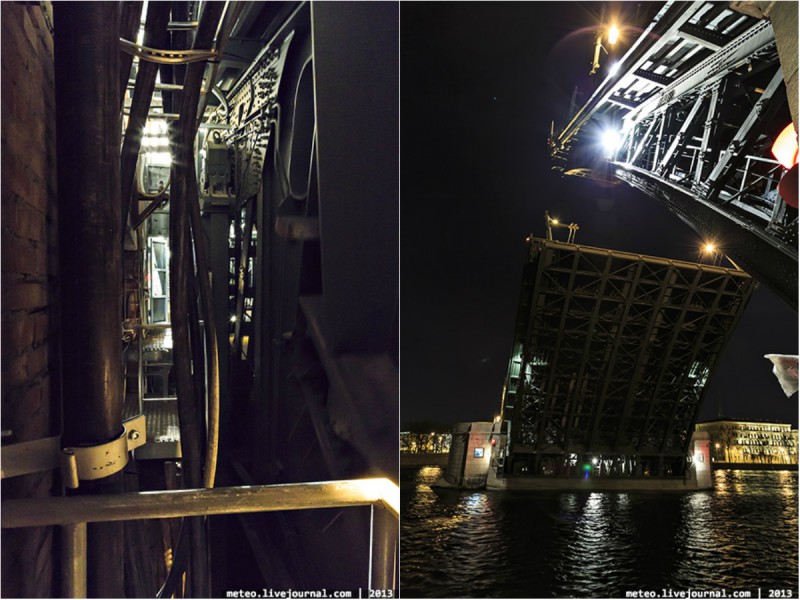

Взгляд ввысь на пролет.



Как устроен Дворцовый мост в Санкт-Петербурге

И вбок.



Как устроен Дворцовый мост в Санкт-Петербурге



Как устроен Дворцовый мост в Санкт-Петербурге

Из центра управления есть выход к Неве, на маленький балкончик.



Как устроен Дворцовый мост в Санкт-Петербурге

С которого удобно снимать виды на окружающую красоту…



Как устроен Дворцовый мост в Санкт-Петербурге

Дует очень сильный ветер, и дождь мажет все фотографии и окончательно прогоняет меня с улицы домой.
